XU Nockenwellen Daten

[Mooni205CTI]

Hallo,

Ich möchte die Originalen Nockenwellen Vermessen mit Spreizung, Hub im OT etc. und da möchte ich mir eine Gradscheibe machen wo das alles markiert ist.
Dazu müsste ich wissen ob die Einkerbung von der Nockenwelle wo das Nockenwellenrad befestigt ist genau UT wenn es 180° nach unten schaut bzw. OT bei 0°?
Die Aufnahme vom Zündverteiler ist genau in der gleichen Position / Linie wie die Einkerbung?







hat eventuell jemand von einer Schrick Nockenwelle genauere Daten, Datenblatt?

Ich hab nur die Daten vom Schrick Katalog

0234 01 680-03
Hub 12mm 268°/268°/112° 22°-66° / 66°-22°
Hub im OT 1,7mm

Da anscheinend Schrick die Steuerzeiten bei 0,5mm angibt ist die Nockenwelle Zahmer als man denkt.
Den normal gibt man die Steuerzeiten bei 1.0mm an.
Kann das wer bestätigen?

Hier mal eine Catcams Nockenwelle mit eigentlichen 250°



Vergleichbar noch die originale 1.6 GTI 115 PS Nockenwelle 0801 N4



Gruß Mani

[Troubadix]

Mit genau dem Gedanken mal diverse Nocken zu vergleichen spiele ich auch schon einige Zeit, und das Problem mit dem Bezugspunkt ist eigentlich gar keines, da du eh die Angaben der Hersteller nicht nutzen kannst fang einfach immer mit der Nockenwellenrad-Nut an der gleichen stelle an.

Öffnungspunkt vor-OT müsstest du eh im eingebauten zustand messen um es verwerten zu können und dann per Einstellbarem Nockenwellenrad anpassen, die wichtigen Daten inkl erhebungskurve (die ich im direkten vergleich für interessanter halte) bekommst du auch so.


Troubadix

[Mooni205CTI]

Hallo,

im Prinzip ja, allerdings würde ich schon gerne Wissen wie viel Hub im OT bzw. Öffnung bei UT die Nockenwellen haben.
Habe heute mal einen Prüfmotor zusammen gesteckt und es schaut schon so aus das die Kerbe genau 180° bei OT anzeigt.

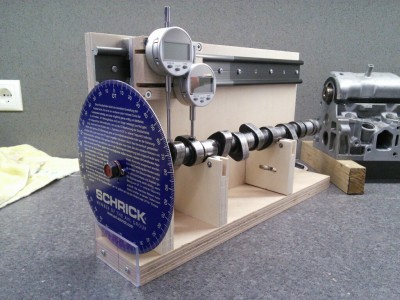

Ich werde mal den Nockenwellen Messstand bauen und eine Kentcams PT27 aufspannen und schauen ob die Angaben mit der Messung übereinstimmen.

Falls noch wer Info zu dem Thema hat bzw. schon Daten hat, wäre es vielleicht interessant die Daten zu vergleichen.
Stelle natürlich meine Endergebnisse dann Online damit man mal Licht ins Dunkle bekommt.

Habe bis jetzt Original Nockenwellen zum Vermessen von

XU5JA / 0801N4
XU9J1 / 0801N1
XU9JAZ / 0801N5
XU10J2 / 0801P4
XU10J2TE / 0801P8

Sportnockenwellen

Kentcams PT27

Gruß Manfred

[Richie_106GTI]

Du kannst meine GMS1 Welle vermessen, wenns irgendwie hilft.

[Mooni205CTI]

Hallo Richie,

ja das wäre super, dann sieht man mal wirklich ob die GMS1 und die Schrick Nockenwelle gleich sind.

Gruß Manfred

[Richie_106GTI]

Klar, machen wir. Da komm ich dich die Tage mal besuchen, wenn du möchtest.

[Mooni205CTI]

Ja passt gerne! Ruf Ma sich einfach zusammen!

Gruß Manfred

[Mooni205CTI]

Hallo,

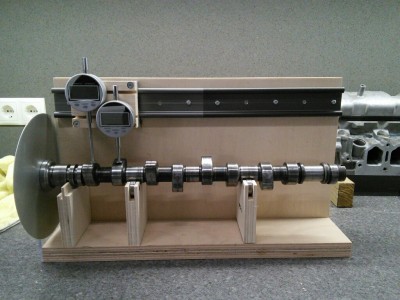

So hab jetzt den Messstand soweit fertig, warte jetzt noch auf die neuen Messtassen zum abtasten der Nockenwelle.

Also Daten werden bald folgen.

Gruß Mani

[Mooni205CTI]

Hallo,

so hier mal meine ersten Daten. Die Messung ist ohne Ventilspiel gerechnet.
Aber man sieht schon ganz schöne Unterschiede.

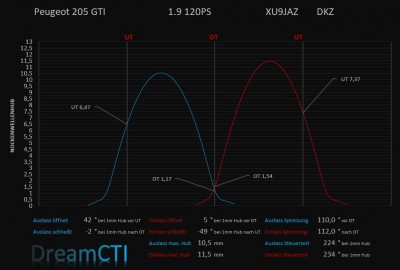

XU9JAZ

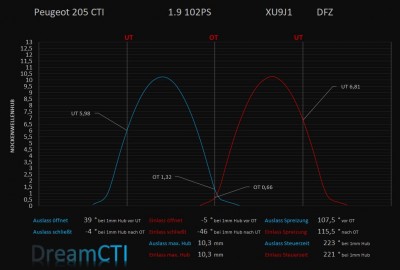

XU9J1

XU5JA Nachbau

Wenn alles klappt kann ich bald das Rätsel um die Gutmann und Schrick Nockenwelle lüften.

Gruß Mani

[Mooni205CTI]

Weitere Nockenwellen

XU10J2

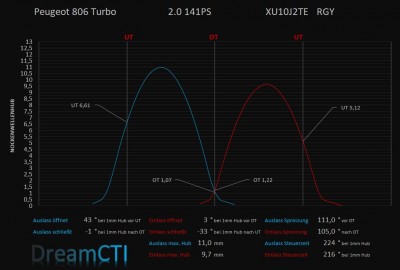

XU10J2TE

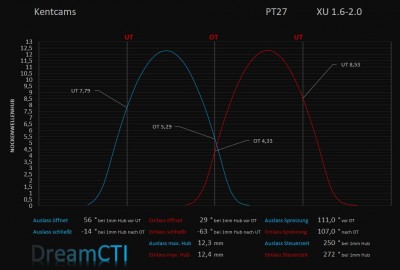

Kentcams PT27

Gruß Mani
