Kein Zünfunke, Kein Signal an der Zünspule

[Benmat]

Hallo Zusammen,

ich brauch eure Hilfe

Mein Peugeot 306 Cabrio will nicht mehr anspringen, obwohl er am Vortag ohne Probleme lief, allerdings hatte ich schon seit ca. 3 Monaten
Startschwierigkeiten.

Ich habe nun schon folgende Dinge ausprobiert:

- Zündfunke überprüf Ergebnis: kein Zündfunke
- Eingangssignal zur Zündspule überprüft, Ergebnis es kommt kein Signal an !


Nun vermute ich, dass es der Kurbelwellensensor ist.


Kann mir jemand verraten, wo sich dieser befindet, od hat jemand eine Idee was es sonst noch sein könnte ?


Vielen Dank für Eure Hilfe

[madmadix]

haj,

auch mal geschaut ab parallel sprit vorn ankommt?
wenn dies nicht der fall ist, denk ich da immer gleich an ein defektes doppelrelais
was hast du denn für ein baujahr?

mfg
Peter

[HANYA]

hmm....wenn de die doppelfunkenspule drin hast,würde ich den
anliegenden kabelbaum überprüfen(tu motoren ).
da is die litze gern mal gebrochen.

[Benmat]

Hi Peter danke für deine Antwort.

Mein Peugeot ist Baujahr 1999. Wir haben die Spritzufuhr überprüft und Sprit kommt an. Ich würde aber trotzdem gerne das Dopplerrelais überprüfen. Weist du wo dieses sitzt?

Die Leitungen, die vom Steuergerät zur Zündspule führen haben wir überprüft. Alle bis auf eine haben Durchgang. Da wir keinen vollständigen Schaltplan haben, wissen wir aber nich ob überhaupt alle Leitungen zum Steuergerät führen. Kennt jemand einen Link wo ich einen passenden Schaltplan herbekomme?

Gruß,
Ben

[madmadix]

Weist du wo dieses sitzt?

haj,

das sitzt bei den tu motoren auf jeden fall hinten am steuergerätekasten.
das wirds aber wohl nicht sein, da du ja schon sagst das sprit vorn ankommt, somit fördert ja die pumpe.
bei einem defektem doppelrelais streikt meistens beides.

wäre super wenn du in zukunft am besten immer gleich bj und motorvariante dabei schreibst, erleichtert das ganze ein bissl
also, welche maschine hast du denn drinnen? schaltpläne lassen sich dann auch auftreiben

mfg
Peter

[Benmat]

Hallo Peter,

also das Baujahr ist 1999. Bei der Motorvariante bin ich mir nicht sicher was du meinst:

Ich habe folgende Motorkennwerte:

Benziner
Hubraum: 1587 ccm3
Leistung: 65 kw


Ich habe bereits im Internet nach einen Schaltplan gesucht, konnte aber keinen passenden finden. Falls du weißt, woher ich den entsprechenden Schaltplan herbekomme od. diesen schicken kannst,
wäre ich dir sehr Dankbar

[XenonShock]

Gibt der Fehlerspeicher nichts her ?

[andreasxsi]

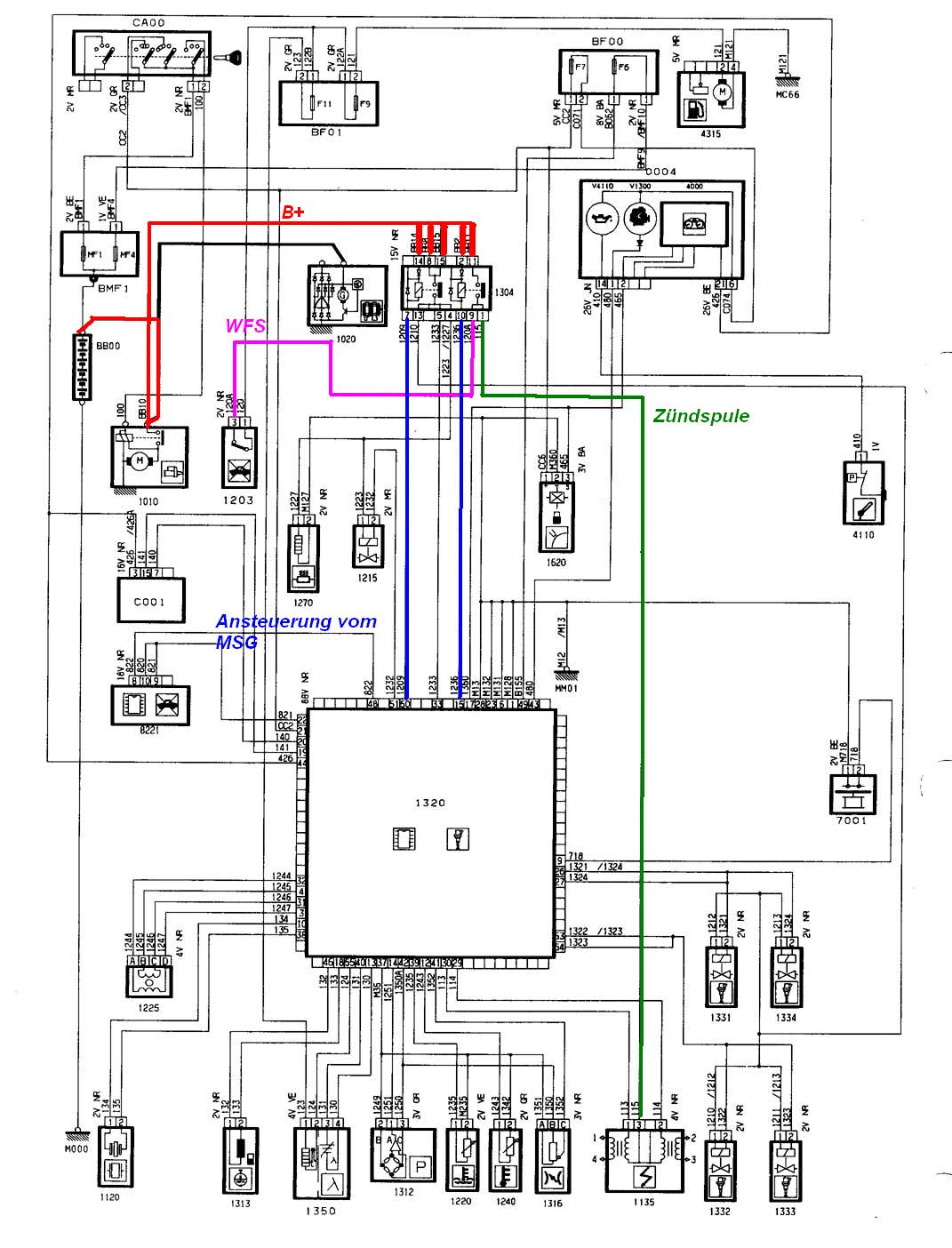

Konnest du mit meinem Schaltplan etwas anfangen?

[Benmat]

Hallo andreasxsi

vielen Dank für den Schaltplan er hat uns echt weiter geholfen. Wir haben Das Doppelrelai gefunden und festgestellt, dass das Gehäuse beschädigt war.
Wir haben jetzt ein neues bestellt, und hoffen das es das gewesen ist.

Den Fehlerspeicher können wir leider nicht auslesen. Wir haben kein Auslesegerät.


Vielen Dank für die Antworten

[Benmat]

Das Doppelrelai war es leider nicht , er springt immer noch nicht an.

Wir haben die Kabel von der Zündspule zum Doppelrelai und zum Steuergerät überprüft, diese haben alle Durchgang.

Jetzt vermuten wir, das entweder der Kurbelwellensensor od. das Steuergrät defekt ist.

Wir wissen aber nicht, wo der Kurbelwellensensor sitz, er muss ja in der Nähe der Kurbelwelle sitzen, nur da haben wir nix gefunden.

Gibt es einen Nockenwellensensor, den man überprüfen könnte ?

Hat jemand eine Idee was man noch machen könnte.

Wenn ich mir den Fehlerspeicher auslesen lassen will, müsste ich das Auto extra in eine Werkstatt schleppen lassen.

Eine Bitte hätte ich noch an "andreasxsi" Ist zu dem Schaltplan noch eine Legende verfügbar, vieleicht finde ich ja dann den Kurbelwellensensor/Nockenwellensensor


Vielen Dank für die Hilfe
