Peugeot Planet & Citroen Lexia3 Diagnosestecker

[bjoern406stdt]

Hi,

ich muss da noch einmal nachhaken:

beim 407 gibt es ein stecker im motorraum, eins in der armlehne und 1 neben dem lenkrrad im fach

Ich habe gerade noch einmal geguckt, bei mir ist nur die OBD-Buchse in der Mittelarmlehne vorhanden. Laut Liste von Blafulsel (http://www.blafusel.de/obd/obd2_scanned.php) auch.

Ein Gespräch mit einem netten Mechaniker von Bremen ergab, dass bei Peugeot selbst auch nur das Actia-Interface genutzt wird, um an die Fahrzeugeinstellungen zu kommen. Was mache ich falsch? Wie kann ich z.B. Audio-Eingänge wieder deaktivieren? Das kann doch nicht so schwer sein?

Viele Grüße
Björn

[toeguep407]

also wo meine reifendrucksensoren programmiert wurden hat der mechaniker irgendwas am sicherungskasten neben dem lenkrad rumgefuchtelt.
hab ehrlich gesagt garnicht mehr geguckt ob er da etwas angeschlossen hat..

welchen motor hast du denn?
bei meinem V6 is ein stecker an einer befestigung neben dem kühlwasserbehälter

[bjoern406stdt]

Hallo toeguep407,

den guten, alten 407er BJ 12/04, HDI 2.0 RHR mit Siemens Deplhi. :o)

Ich hatte bei Clemens mal über die Schulter gesehen, wie er mit der Schnittstelle im Mittelarmlehnenfach die Audioeingänge programmiert hatte. Also das geht auf jeden Fall, nur komme ich irgendwie nicht an die Steuergeräte heran. :o(

Im Motorraum habe ich neben dem Ausgleichsbehälter für das Kühlwasser nur Kabel für die Servo und den Scheinwerfer, sowie ein Stecker für den Füllstandsgeber des Ausgleichsbehälters. Ein OBD2-Stecker ist dort nicht zu sehen. Ist es vielleicht eine Buchse für den KL-Zungenstecker? Oder hast Du da wirklich eine OBD2-Buchse?

Würde mich ja mal interessieren, wie andere Leute an die Steuergeräte rankommen. Der RHR ist ja relativ weit verbreitet.

Viele Grüße
Björn

[toeguep407]

hi
ich weis jetzt nicht wie es bei dir im motorraum aussieht aber es ist kein OBD stecker bei mir, so ein ganz kleiner mit schutzkappe drauf.

ich glaub bei dir liegts wohl am siemens delphi ?
besorg dir doch mal so ein china actia interface, dann müsste es aufjedenfall gehen

verstehe jetzt grade nicht was du mit den audio eingängen meinst?

[bjoern406stdt]

Hi toeguep407,

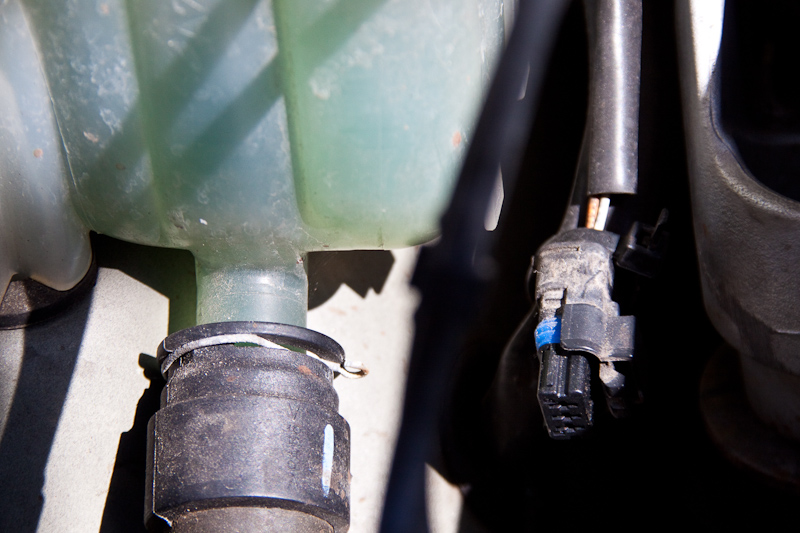

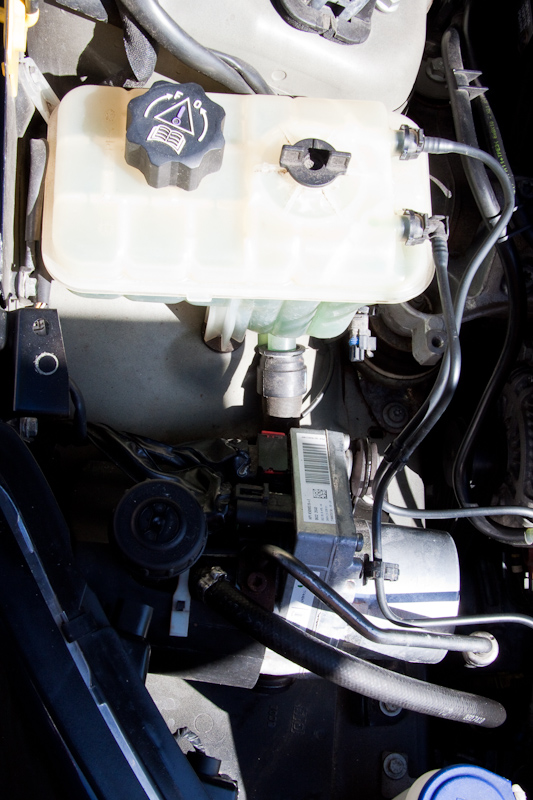

ich habe mal 2 Bilder der Umbebung um den Wasserausgleichsbehälter angefügt. Da ist auch ein Stecker in der Nähe, allerdings hat der 3 Pins, wenn ich da die Kappe entferne. Das Zusatzkabel, welches ich hier herumliegen habe, hat nur 2 Pins.

Und ja, ich bin seit mehreren Wochen unglücklicher Eigentümer dieses Actia-Interfaces. Bisher kann ich nur an die Motordaten und kann Fehlercodes auslesen. Alles andere bliebt mir leider verschlossen, da komme ich ja eben nicht weiter. Dass es funktioniert, weiss ich - nur irgendwie nicht bei mir. :o(

Viele Grüße
Björn

[toeguep407]

bei mir sieh der stecker glaub ich auch so aus.
wofür soll der gut sein?

woher hast du denn dieses siemens dings bums denn her?

[bjoern406stdt]

Hi toeguep407,

die Siemens Delphi ist das Steuergerät für den Motor. Sowohl für den Motor, als bspw. auch für die Türschlüssel. Die sind dann auch von Siemens. Bisher habe ich damit auch noch keine Probleme, hatte aber vermehrt von Problemen damit gelesen. Die Bosch-Motorelektronik aus dem 406er ist da zuverlässiger.

Mein Actia-Interface habe ich über die Bucht in China gekauft, ist hier auch ein paar Beiträge vorher zu lesen. Wenn ich mit dem Actia-Interface auslesen möchte, kann ich entweder einen Standard-OBD2-Stecker oder diesen 2-poligen Flachstecker nehmen. Für den Flachstecker wäre diese 3-polige Buchse im Motorraum nahe des Kühlwasserbehälters nicht passend.

Wie komme ich an die Einstellungen der Geräte? Ich kann die gesamte Motorelektronik mit Diag2000 durchgucken und mir die Werte ausgeben lassen, ebenso von der Servolenkung etc., aber ich komme eben nicht an die Einstellungen wie z.B.Fahrerunterstützung oder Audio-Eingänge (die am Radio, kann man separat freischalten lassen, um externe Signalquellen über das Radio zu hören). Die Audio-Eingänge funktionierten ja vorher auch nicht, ebenso wurde bei mir mal das nachträglich eingesetzte Farbdisplay freigeschaltet. Das alles muss ja mit dem Actia möglich sein.

Viele Grüße
Björn

[toeguep407]

achsoooo... ich dachte siemens delphi wäre dein diagnose interface

haben wir dann nich alle ein steuerferät von siemens ??

vielleicht kannst du ja mal paar bilder mit dem handy machen von deiner planet2000 wo es scheitert. bzw von jedem schritt ein foto machen?

[bjoern406stdt]

Hi toeguep407,

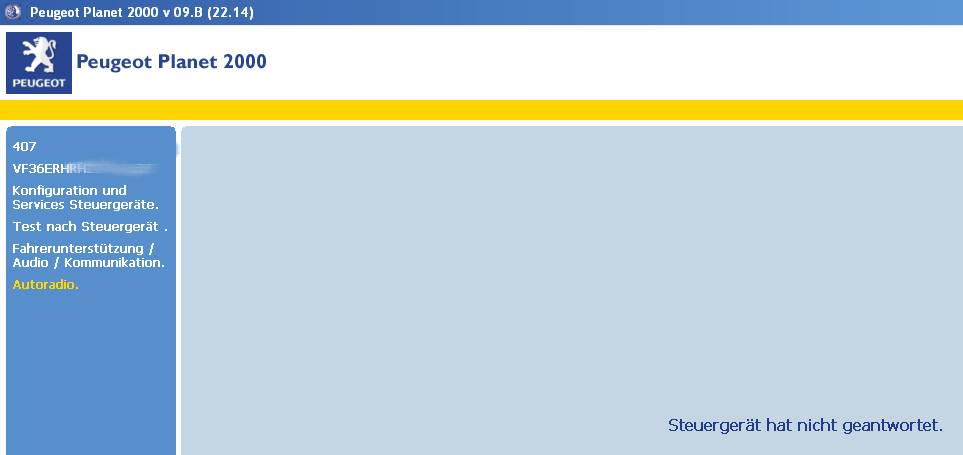

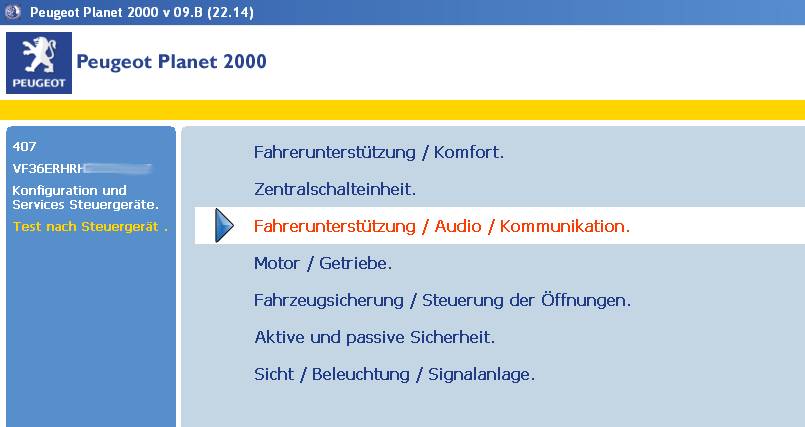

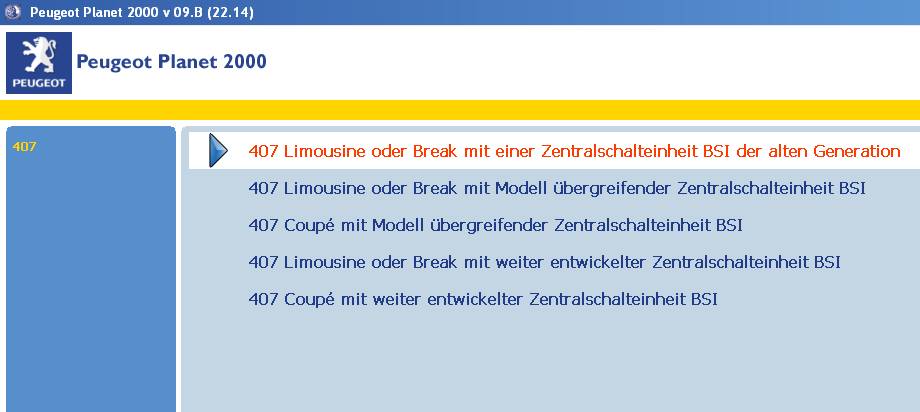

hehe... ich hatte hier (http://i8t.de/09e5erlm) schon einmal beschrieben, wie das genau aussieht, habe aber jetzt noch einmal ein paar Screenshots des Verlaufs erstellt. Ich habe hier testweise probiert, das Autoradio zu konfigurieren:




Hier sind nur 3 Bilder erlaubt, PDF kann man nicht hochladen, also wird es bei diesen 3 Bildern blieben. Sooo viel ist darauf jedoch nicht zu sehen.

Mal noch 'ne Frage an den Rest der Runde: Wer von Euch hat einen HDI 135 als SW, Baujahr 2004 und kann diese Konfigurationen vornehmen?

Viele Grüße
Björn

[206hdi1.6]

Genau das kommt bei meinem 206 HDI SW auch, Steuergerät hat nicht geantwortet.
Nur halt beim Steruergerät aktive und passive Sicherheit sowie Servopumpe.
Komme da auch irgendwie nicht weiter, habe jetzt auch schon mit div. updats versucht, aber noch kein Erfolg erzielt.
Das manuelle anwählen bringt auch keine erfolge, also ich komme in die Steuergeräte überhaupt nicht rein.
